主页 > 产品中心 > 磨粉设备 >

  • 超压梯形磨粉机
  • 超压梯形磨粉机
  • 超压梯形磨粉机
  • 超压梯形磨粉机
  • 超压梯形磨粉机

超压梯形磨粉机产品资料下载

【生产能力】:  各个型号出料粒度不同,可根据所需进行配置

【应用范围】:

【适用物料】:

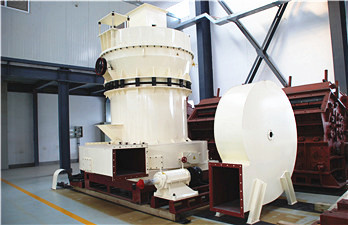

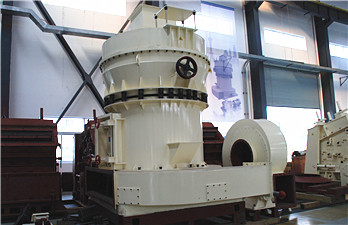

【产品简介】:  超压梯形磨粉机整套设备由主机、高密度选粉机、连接管道、高效节能离心引风机、方箱布袋除尘器、破碎机、畚斗提升机、储料斗、电磁振动给料机、电控柜等组成。

在线索取报价

相关产品

推荐设备
  • 超压梯形磨的产品特点: 1.创新的磨辊魔环设计: 多级阶梯状的磨辊和磨环设计,降低了物料下滑速度,延长了物料碾压时间,提高了成品细度和产量。 2.高降耗的弹性连接: 磨辊总
  •   超压梯形磨的产品特点:

      1.创新的磨辊魔环设计:

      多级阶梯状的磨辊和磨环设计,降低了物料下滑速度,延长了物料碾压时间,提高了成品细度和产量。

      2.高降耗的弹性连接:

      磨辊总成通过拉杆和水平放置的弹簧联接,产生的径向力避免了大块物料对设备的损耗。主机和选粉机的弹性连接,减轻了震动和噪音,提高了设备的使用寿命。

      3.高效率的选粉装置:

      高密度高精度的叶轮装置,同等动力下成品产量提高50%以上。高效节能的离心引风机,大大提高了引风机效率。方便快捷的叶轮调整装置,提高了成品的精度。

  • 型号 Model
    技术参数 Specification
    名称 Items
    TGM100 TGM130 TGM160 TGM190
    最大进料尺寸(mm) 25 30 35 40
    成品粒度
    Final size(mm)
    1.6-0.045
    最细可达0.038
    1.6-0.045
    最细可达0.038
    1.6-0.045
    最细可达0.038
    1.6-0.045
    最细可达0.038
    主机转速(r/min) 130 103 82 66
    磨辊
    Roller
    数量(Piece) 4 5 6 6
    直径(mm) Φ310 Φ410 Φ440 Φ540
    高度(mm) 170 210 270 280
    磨环
    Ring
    直径(mm) Φ1050 Φ1400 Φ1750 Φ2050
    高度(mm) 170 210 270 280
    电机功率
    Power
    (KW)
    主机功率(KW) 37 75 132 200
    风机功率(KW) 37 75 132 200
    分析机功率(KW) 5.5 7.5 18.5 18.5
    处理能力 Capacity(t/h) 3-8 6-15 9-22 18-36
    外型尺寸(mm) 7325×7521×8200 8802×7505×9695 13025×7169×8355 16000×9400×9300
    重量 Weight(t) 16 26.1 38 50
    注:表中处理能力指粉磨石灰石,其产品的通筛率为80%。

  •   超压梯形磨的工作原理:

      选粉机通过调速电机带动转盘上的叶片旋转,形成对粉子的分级作用。合格的成品粉子通过叶片随气流吸入大旋风收集器内,气流与粉子被分离后,粉子被收集。不合要求的粉子被叶片抛向外壁与气流脱离,粗粉子因自身重力的作用落入磨室进行重磨。当带粉气流进入收集器时,是高速旋转状态,待气流与粉子分离后,气流体壁收缩向中心移动至锥底时形成一个旋转向上的气流圆柱,这时粉子掉落被收集。收集器下端装有锁粉器,其作用是将外界正压气体与收集器负压气体隔离开,如不装锁粉器或锁粉器的舌板吻合不严就会造成不出粉或出粉少,严重影响整机产量。
