颚式破碎机的构造解析

时间:2014-08-22 来源:河南丰强机械点击: 次

导读：文章重点介绍了，颚式破碎机的零部件。

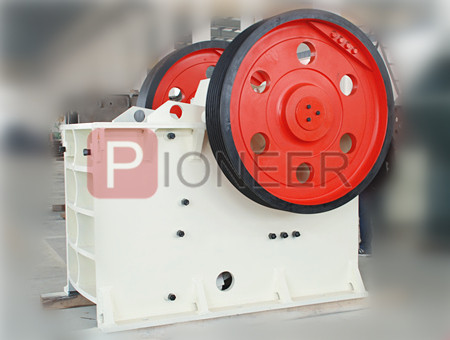

　　　颚式破碎机破碎比较大、产品粒度均匀、结构简单、工作可靠等特点，受到矿山、公路、铁路、水利、和化学等众多部门的青睐，丰强机械有限公司生产的颚式破碎机，不但在中国市场销量很好，在国外也有较好的销路。现在为大家解说一下丰强机械生产的颚式破碎机由哪些部件组成。

　　1、鄂破机的框架，鄂破机的框架也叫机架，时上下开口的四壁刚性框架，用作支撑偏心轴并承受破碎物料的反作用力，要求强度和刚度达到一定的程度，光架结构基本上是一体化的铸造，大型的框架构造需要分段铸成，再用螺栓牢固链接成整体，铸造工艺复杂。

　　2、颚板和侧护板，定颚和动颚都是有颚床和颚板组成，颚板是工作部分，用螺栓和楔铁固定在颚床上，定颚的颚床就是机架前壁，动颚颚床悬挂在周上，要有足够的强度和刚度，以承受破碎反力，因而大多是铸钢或铸铁件。

　　3、传送件，偏心轴是破碎机的主轴，收到巨大的弯扭力，采用高碳钢制造，加工精良，热处理轴承衬瓦用巴氏合金浇注，偏心轴一段装宽带并安装飞轮。

　　4、调节装置，调节装置一般采用用楔块式，由前后两块楔块组成，前后可移动，顶住后退版，后楔块为调节楔，可上下移动，两楔块的斜面倒向贴合，螺杆使后楔块上下移动而调节出料口大小。

　　5、飞轮，颚式破碎机的飞轮用以存储动颚空行程时的能量，再用于工业形成，使机械的工作符合趋于均匀。带轮也起着飞轮的作用。

　　6、偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。
