【生产能力】: 0.05-7.0t/h
【应用范围】: 用于有色黑色金的选别,还可用于非金属如:煤萤石、滑石的选别.
【适用物料】: 用于铜、铅、锌、镍、钼等有色金属,黑色金属和非金属矿物的粗选、精选和反浮选.

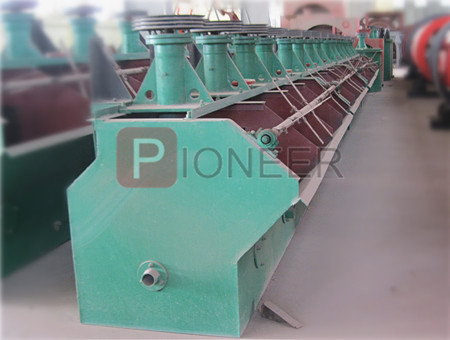

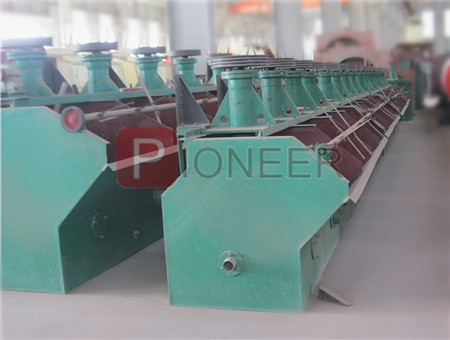

【产品简介】: 浮选机是集充气、水漂浮、离心、沉降、跳钛为一体的选矿机。
相关产品
该机适用于有色黑色金的选别,还可用于非金属如:煤萤石、滑石的选别。该机由电动机三角带传动带动叶轮旋转。产生离心作用形成负压。一方面吸入充足的空气与矿浆混合。一方面搅拌矿浆与药物混合。同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。矿用浮选机广泛用于铜、铅、锌、镍、钼等有色金属,黑色金属和非金属矿物的粗选、精选和反浮选作业。
SF浮选机工作原理:煤泥和药剂在预处理器中充分混合后自流给入浮选机的槽底下,叶轮旋转后,在轮腔中形成负压,使得槽底下和槽中的矿浆分别由叶轮的下吸口和上吸口进入混合区,也使得空气沿导气套筒进入混合区,矿浆、空气和药剂在这里混合。在叶轮离心力的作用下,混合后的矿浆进入矿化区,空气形成气泡并被粉碎,与煤粒充分接触,形成矿化气泡,在定子和紊流板的作用下,均匀地分布于槽体截面,并且向上移动进入分离区,富集形成泡沫层,由刮泡机构排出,形成精煤泡沫。槽底上面未被矿化的煤粒会通过循环孔和上吸口再一次混合、矿化和分离。
类别 |
型号 |
有效容量(m³) |
生产能力 (t/h) |
叶轮 | 刮板 |
搅拌功率 (kw) |
槽体尺寸(mm) |
单槽重量(kg) | ||
直径(mm) | 转速 (r/min) | 转速 (r/min) | 功率(kw) | |||||||
XJ型浮选机 | XJ-0.13(1A) | 0.13 | 0.05-0.16 | 200 | 593 | 17.5 | 0.55 | 1.5 | 500×500×550 | 320 |
XJ-0.23(2A) | 0.23 | 0.12-0.28 | 250 | 504 | 17.5 | 0.55 | 2.2 | 600×600×650 | 390 | |
XJ-0.35(3A) | 0.35 | 0.18-0.4 | 300 | 483 | 17.5 | 0.55 | 3.0 | 700×700×710 | 430 | |
XJ-0.62(4A) | 0.62 | 0.3-0.9 | 350 | 400 | 16 | 1.1 | 3.0 | 900×820×850 | 860 | |
XJ-1.1(5A) | 1.1 | 0.6-1.6 | 500 | 330 | 16 | 1.1 | 5.5 | 1100×1000×1000 | 1390 | |
XJ-2.8(6A) | 2.8 | 1.5-3.5 | 600 | 280 | 16 | 1.1 | 11 | 1750×1600×1100 | 2430 | |
XJ-5.8(7A) | 5.8 | 5.0-7.0 | 750 | 240 | 16 | 1.5 | 22 | 2200×2200×1200 | 3533 |
类别 |
型号 |
有效容量(m³) |
生产能力 (t/h) |
叶轮Impeller | 刮板Scraper |
搅拌功率 (kw) |
槽体尺寸(mm) |
单槽重量(kg) | ||
直径(mm) | 转速 (r/min) | 转速 (r/min) | 功率(kw) |
类别 |
型号 |
有效容量(m³) |
生产能力 (t/h) |
叶轮 | 刮板 | ||
直径(mm) | 转速 (r/min) | 转速 (r/min) | 功率(kw) | ||||
SF型悬浮机 | SF-0.37 | 0.37 | 0.2-0.4 | 300 | 352 | 17 | 1.1 |
SF-0.7 | 0.7 | 0.3-0.9 | 350 | 400 | 16 | 1.1 | |
SF-1.2 | 1.2 | 0.6-1.2 | 450 | 312 | 16 | 1.1 | |
SF-2.8 | 2.8 | 1.0-3.0 | 550 | 268 | 16 | 1.1 |
类别 |
型号 |
有效容量(m³) |
生产能力 (t/h) |
叶轮 | 刮板 |
搅拌功率 (kw) |
槽体尺寸(mm) |
单槽重量(kg) | ||
直径(mm) | 转速 (r/min) | 转速 (r/min) | 功率(kw) | |||||||
JJF型浮选机 | JJF-1 | 1 | 0.3-1.0 | 280 | 443 | 18 | 1.1 | 7.5 | 820×900×950 | 1370 |
JJF-2 | 2 | 0.5-2.0 | 280 | 443 | 18 | 1.1 | 7.5 | 1100×1100×1100 | 1800 | |
JJF-3 | 3 | 1.0-3.0 | 350 | 360 | 16 | 1.5 | 11 | 1700×1600×1150 | 2100 | |
JJF-4 | 4 | 2.0-4.0 | 410 | 365 | 16 | 1.5 | 11 | 1600×2150×1250 | 2350 | |
JF-8 | 8 | 4.0-8.0 | 540 | 233 | 16 | 1.5 | 22 | 2200×2900×1400 | 4500 | |
JJF-10 | 10 | 5.0-10 | 540 | 233 | 16 | 1.5 | 22 | 2200×2900×1700 | 4820 | |
JF-16 | 16 | 5.0-16 | 700 | 180 | 16 | 1.5 | 37 | 2850×3800×1700 | 9760 | |
JJF-20 | 20 | 5.0-20 | 700 | 180 | 16 | 1.5 | 37 | 2850×3800×2000 | 10500 |
矿浆和药剂充分混合后给入浮选机的第一室的槽底下,叶轮旋转后,在轮腔中形成负压,使得槽底下和槽中的矿浆分别由叶轮的下吸口和上吸口进入混合区,也使得空气沿导气套筒进入混合区,矿浆、空气和药剂在这里混合。在叶轮离心力的作用下,混合后的矿浆进入矿化区,空气形成气泡并被粉碎,与煤粒充分接触,形成矿化气泡,在定子和紊流板的作用下,均匀地分布于槽体截面,并且向上移动进入分离区,富集形成泡沫层,由刮泡机构排出,形成精煤泡沫。槽底上面未被矿化的煤粒会通过循环孔和上吸口再一次混合、矿化和分离。槽底下未被叶轮吸入的部分矿浆,通过埋没在矿浆中的中矿箱进入第二室的槽底下,完成第一室的全部过程后,进入第三室,浮选机如此周而复始,矿浆通过最后一室后进入尾矿箱排出最终尾矿。
